風車四定位機構是我司具有自主知識產權的專利產品(ZL201711447826.2發明專利授權)，具有智能定位、性能可靠、易于控制、通用性好、價格低廉、能適應4平臺多車型切換生產等特點，用于白車身焊裝生產線的柔性定位。

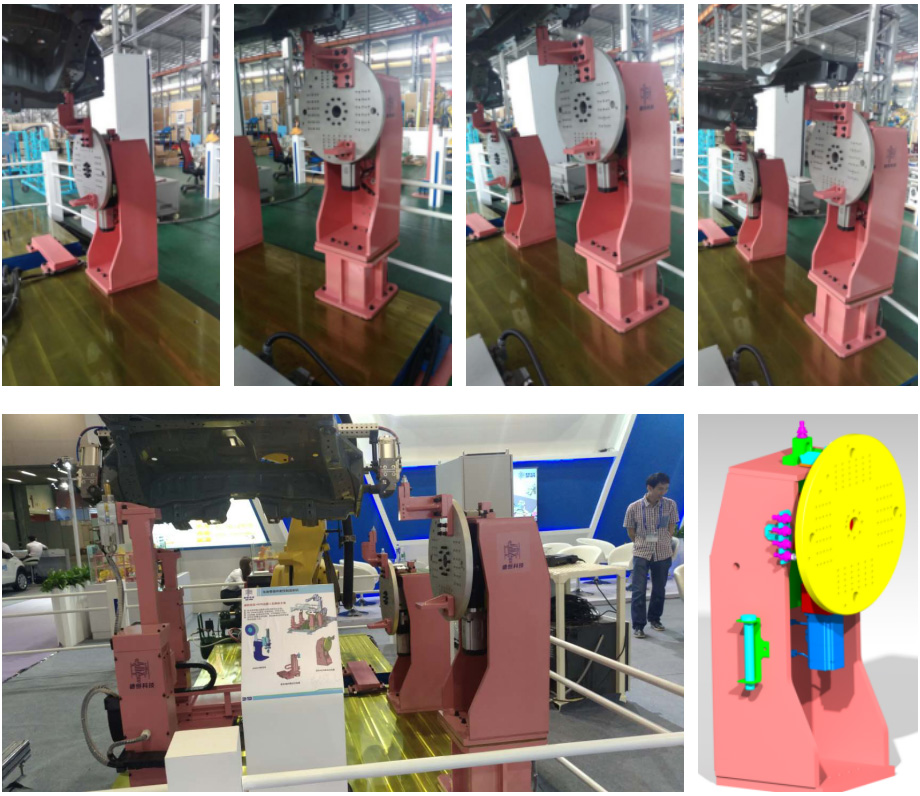

風車四定位機構是一種用于白車身焊裝生產線的風車柔性定位裝置，主要機械結構包括轉臺和機架，一側設有豎向布置并可轉動的風車轉盤及其驅動裝置，風車轉盤的盤體上設有均勻布置的多個定位安裝孔，并安裝有可拆卸的夾緊工件的定位機構，風車轉盤與轉臺機架之間設有控制風車轉盤轉位的工位切換機構，在感應識別和控制系統的驅動下，轉盤帶動定位機構進行快速工位切換。
與現有技術相比，我司研制的風車柔性定位裝置優勢如下：
（1）智能簡單、性能可靠、易于控制、通用性好、適應多平臺多車型切換的焊裝生產線車身柔性定位；
（2）可對不同車型的車身定位孔進行定位，解決了白車身焊裝生產線切換車型平臺時由于定位孔徑的大小或位置不一致所引起的無法定位的問題，極大的降低了新車型新平臺開發的成本；
（3）無需人工控制，反應迅速，控制精準，智能化生產；
（4）可對不同車型的車身進行定位夾緊，切換迅速、準確，操作簡單，生產效率高；
（5）遇到故障時，風車轉盤能夠及時停止轉位，避免線纜的多次繞頸，防止產生事故，避免造成損失。
主要技術參數：多軸聯動；4平臺車型切換；切換節拍6秒；負載200kg；重復定位精度±0.1mm；伺服驅動；電磁制動。
