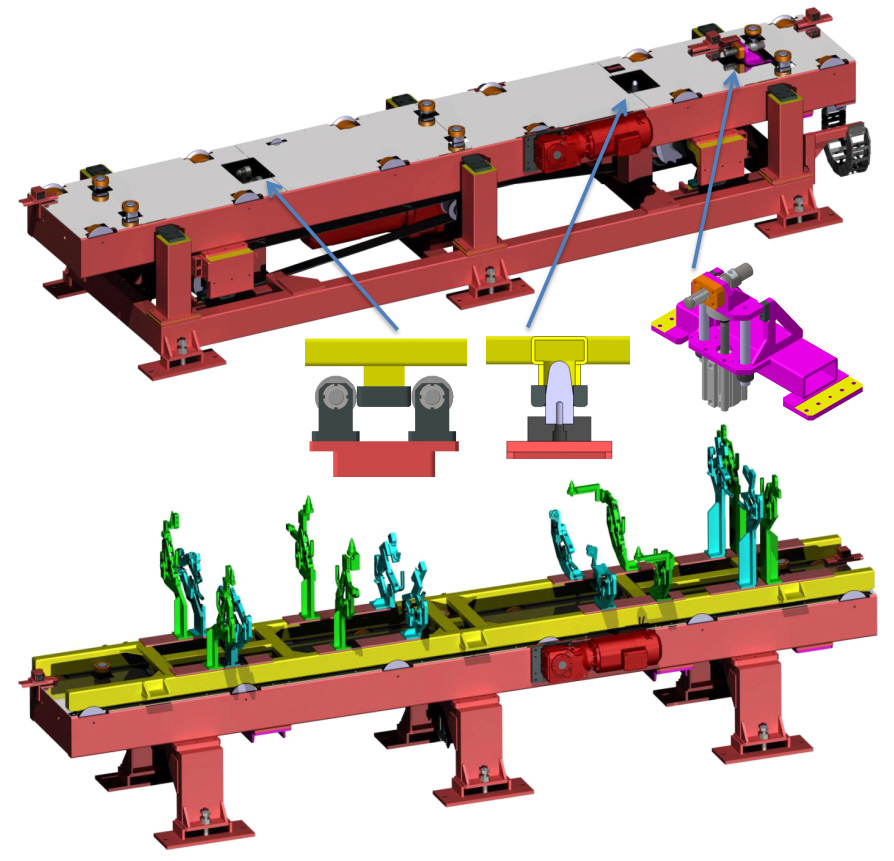

高速輥床是我司具有自主知識產權的專利產品(ZL201821082294.7實用新型專利授權)，具有速度快、定位精度高、多重安全保障、結構緊湊、價格低廉等特點，用于白車身焊裝生產線車身的高速輸送。
與現有技術相比，我司研制的高速輥床運行周期時間短，輸送6米距離的時間僅5秒，輥床升降總共用時3秒；配置凸輪升降機構，動作平穩，定位精確，重定位復精度±0.1mm；輥床床體采用鈑金折彎成型，重量輕，負載大；輥床窄體設計，良好的焊接可達性能；配置液壓緩沖功能的超程保護裝置，確保輥床運行安全。
高速輥床輸送裝置設置多組接近感應器開關進行信號反饋，并通過PLC控制輸送電機和升降電機的啟動、加速、運行、減速、停止與定位，實現臺車及車身的高速輸送與定位；減速電機安裝在輥床床體側面，模塊化設計，安裝調試及維護便捷；采用隨行夾具，不需要線邊夾具，節省線邊夾具動作時間。
| 高速輥床技術參數 | |||||
| 水平輸送時間 | 5.0s | 重復精度 | ±0.1 | 工件+輥床+臺車 | 2000KG |
| 升降總時間 | 3.0s | 水平行程 | 6000mm | 載荷（工件重量） | 600KG |
| 輸送節拍 | 8.0s | 垂直行程 | 100~500mm | 床體寬度 | 650mm |
